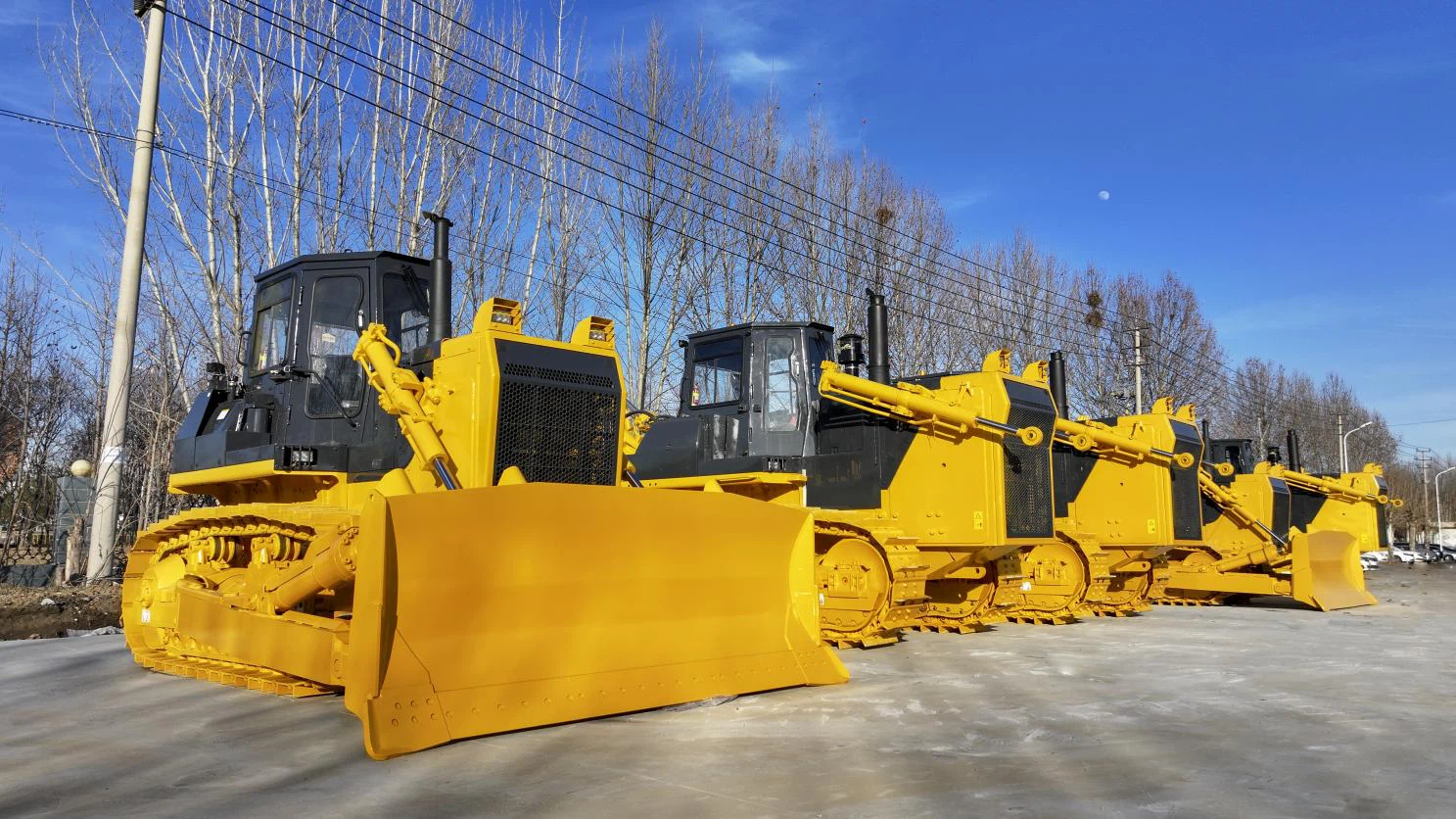

TD22TE-5 EXCAVADORA
La topadora de orugas extendida tiene las ventajas de un rendimiento técnico avanzado, alta confiabilidad, bajo consumo de combustible y mantenimiento conveniente, el modelo utilitario tiene un buen rendimiento de paso y es adecuado para operaciones en suelos y rocas en terrenos blandos.
Facilidad de mantenimiento y comodidad de operación
La protección lateral que se puede abrir ofrece un área espaciosa y la disposición razonable de los elementos filtrantes facilita un mantenimiento conveniente. La cabina hexaédrica está diseñada teniendo en cuenta consideraciones ergonómicas y proporciona un interior espacioso y un amplio campo de visión.
Una topadora es una poderosa topadora o máquina empujadora de piedras que se utiliza para la construcción de carreteras, la agricultura, la construcción y la destrucción. Adoptar una servotransmisión totalmente automática para aumentar el rendimiento de la potencia y la dirección, logrando nuevos niveles de eficiencia de producción. Una mayor capacidad de la hoja puede completar tareas con menos transmisión.
Las topadoras se utilizan para excavaciones y zanjas poco profundas; Transporte de materiales a corta distancia; Pavimentar la tierra arrojada por camiones; Clasificación gruesa; Retire árboles, tocones y rocas; Y limpieza y nivelación alrededor del equipo de carga. Las topadoras pueden realizar varios tipos de excavación de forma independiente y, en la mayoría de los trabajos de excavación, son útiles cuando se combinan con otra maquinaria.
La excavadora de oruga extendida adopta un carro extendido, con una estructura avanzada y razonable, operación flexible del dispositivo de trabajo y puede adaptarse a entornos de trabajo más hostiles, lo que hace que el mantenimiento y la reparación sean convenientes.
Adecuado para operación en áreas con requisitos de presión específicos bajos.
Aplicable a la operación de empujar, excavar, rellenar tierra y piedra, así como otros materiales sueltos en el suelo de carreteras, ferrocarriles, minas, aeropuertos, etc., es adecuado para ingeniería de defensa nacional, construcción minera, caminos urbanos y rurales. , etc
Equipo mecánico esencial para la construcción y la construcción de conservación de agua.
Motor:
La excavadora extendida sobre orugas Han Tang está equipada con motores Weichai o Cummins, que son confiables en calidad, suficiente potencia, alta eficiencia de combustión y fáciles de mantener. Los motores de grandes marcas pueden disfrutar de servicio postventa en varios países del mundo.
Transmisión:
La transmisión de la topadora extendida con orugas Han Tang adopta una estructura de engranaje planetario, que controla la válvula de control hidráulico para lograr cambios de velocidad hacia adelante, hacia atrás y varios. La forma estructural es engranaje planetario, embrague multidisco, hidráulico combinado con lubricación forzada.
Convertidor de par:
El convertidor de par de la topadora extendida con orugas Han Tang es un convertidor de par hidráulico de turbina radial de tres elementos, monofásico y de una etapa, con mecanismo avanzado, operación confiable y combinación razonable con el motor principal. Puede transmitir eficientemente la potencia de salida del motor al mando final.
Ultima vuelta:
Como parte final del sistema de transmisión, el mando final de la topadora extendida sobre orugas Han Tang es uno de los componentes más importantes de la topadora. Utilizamos tecnología japonesa Komatsu para el tratamiento térmico con una estructura de dientes rectos de dos etapas y un sistema de transmisión final totalmente lubricado.
Tiene las características de gran capacidad de carga, transmisión suave y larga vida útil.
Cabina del conductor:
La excavadora extendida sobre orugas Han Tang adopta un nuevo tipo de cabina hexaédrica, que tiene un espacio interior espacioso y buena visibilidad, un excelente rendimiento antivibración y una buena cámara de amortiguación, lo que proporciona un entorno de trabajo cómodo para el conductor. Configurar la multifuncionalidad
|
MOTOR |
|||
|
Tipo de modelo |
Cummins NT855-C280S10; Ciclo 4-en línea, refrigerado por agua, inyección directa con válvula en cabeza, diésel turboalimentado |
||
|
revelación clasificada |
1800 rpm |
||
|
caballos de fuerza nominal |
162Kw |
||
|
Número de cilindro-diámetro X carrera |
6-139.7 mm x 152,4 |
||
|
Desplazamiento del pistón |
14010ml |
||
|
Consumo mínimo de combustible |
205g/Kw.h |
||
|
par máximo |
1030N.M/1250rpm |
||
|
ESPECIFICACIÓN |
|||
|
Tipo de hoja |
Inclinación recta |
||
|
Distancia mínima al suelo (mm) |
513 |
||
|
Peso operativo (kg) |
24600 |
||
|
Presión sobre el suelo (MPa) |
0.072 |
||
|
Radio de giro mínimo (m) |
3.8 |
||
|
Calificabilidad(0 ) |
30 |
||
|
Ancho de vía (mm) |
2000 |
||
|
SISTEMA DE TRANSMISIÓN DE ENERGÍA |
|||
|
Convertidor de par |
3-elemento,1 etapa,1fase |
||
|
Transmisión |
Engranaje planetario, embrague multidisco, conexión hidráulica, lubricación forzada |
||
|
Accionamiento principal |
Engranaje cónico en espiral, lubricación por salpicadura, reducción de velocidad de una sola etapa |
||
|
Embrague de dirección |
Control hidráulico húmedo, multidisco, cargado por resorte, separado hidráulicamente |
||
|
Freno de dirección |
Operación de interconexión hidráulica húmeda, flotante y directa |
||
|
Ultima vuelta |
2-etapa de reducción de velocidad del engranaje recto,lubricación por salpicadura |
||
|
VELOCIDAD DE VIAJE |
|||
|
Engranaje |
1er |
2do |
3er |
|
Adelante (km) |
0-3.6 |
0-6.5 |
0-11.2 |
|
Marcha atrás(km) |
0-4.3 |
0-7.7 |
0-13.2 |
|
SISTEMA DE TREN DE RODAJE |
|||
|
Tipo |
Tipo oscilante de viga rociada, estructura suspendida de barra ecualizadora |
||
|
Rodillos portadores |
2 (cada lado) |
||
|
Rodillos inferiores |
7/cada lado (brida única4, brida doble3) |
||
|
Tipo de pista |
Zapatas de garra única ensambladas (41/cada lado) |
||
|
Ancho de las zapatas |
560 mm |
||
|
Paso |
216 mm |
||
|
SISTEMA HIDRÁULICO |
|||
|
Presión máxima |
14MPa |
||
|
Tipo de bomba |
Bomba de engranajes |
||
|
Descargar |
262L/min(1800rpm)(a revolución de 1800rpm) |
||
|
Diámetro del cilindro de trabajoxnúmero |
120mmx2 (tipo de doble efecto) |
||
|
CUCHILLA |
|||
|
Tipo de hoja |
Inclinación recta |
||
|
Capacidad de explanación (m3) |
6.4 |
||
|
Eficiencia(m3 /H)(Valor teórico 40m) |
413 |
||
|
Ancho de la hoja (mm) |
3725 |
||
|
Altura de la hoja (mm) |
1315 |
||
|
Caída máx. bajo tierra (mm) |
540 |
||
|
Ajuste de inclinación máx. (mm) |
>755 |
||
|
Peso de la hoja (kg) |
2768 |
||
|
DESGARRADOR (OPCIONAL) |
|||
|
Profundidad máxima de excavación del 3-Shank Ripper |
666 mm |
||
|
Elevación máxima sobre el suelo |
555 mm |
||
|
Peso del 3-destripador de vástago |
2495 kilos |
||
|
Profundidad máxima de excavación del desgarrador único |
695 mm |
||
|
Elevación máxima sobre el suelo |
515 milímetros |
||
|
Peso del desgarrador único |
2453 kilos |
||
